全自動両端圧着機

C551SSA

システムを一新！進化したスタンダード。
３枚刃を採用し優れた加工パフォーマンスを実現。

5,340本/h（L=300）を実現。

機種カタログを見る
カタログ一覧
  • KODERA独自設計の制御環境を構築することにより、電源ONからの起動完了時間を従来比で圧倒的に短縮しました。
  • 電源システム・制御基板を一新し、安定性と拡張性が向上。
  • 切断・先端剥き・後端剥きのそれぞれ独立した３枚刃の採用で、さらなる品質向上と加工速度の高速化を可能にしました。
  • 従来のC551Sシリーズ同様に中心刃のみの加工モードも選択できますので、線材等の特性に応じた加工も可能です。
  • 被覆ダストは従来のエアー吹き付け機構に加えて、常時吸引することで、より飛散しにくくなりました。
  • 信頼のC551Sシリーズの機構を踏襲した安心設計。
  • 電線有無センサー付コレクターCN-4503B、端子リールスタンド（RSBまたはURSB）、シグナルタワーを標準装備。
  • 従来機と共通の消耗部品で、メンテナンス作業と機器更新をサポートします。

先端ストリップ刃・切断刃・後端ストリップ刃の独立３枚刃。さらに新機能「剥き後切断」モードの搭載で、ストリップダストが刃に残って生じるトラブルが激減しました。

先端キャリアダスト・ストリップダスト・後端キャリアダストとそれぞれ独立したダストボックス。ストリップダストはエアー吹き付け＋強力吸引で飛散を防止。

新設計の電気系統は電源システムと制御基板をC551HXGと一部を共通化。より高い安定性と信頼性を獲得しました。

製品紹介

製品仕様

製品本体
型式C551SSA
外形寸法幅1,090mm ×奥行780mm ×高さ1,550mm
重量421kg
電源単相AC200V〜240V
消費電力静止時270Wh、最大時891Wh
エア源15.7ℓ/min 0.5MPa　※洗浄乾燥空気を使用してください
加工寸法
先端設定可能値0.1〜30mm
後端設定可能値0.1〜20mm
最短加工寸法 ※1L1≧40mm （オプション装備にて、L1≧33mm）
最大切断長99,999mm
カッティング公差 ※1±(0.2＋0.002×L)mm以内　＜L=切断長＞
加工線材
適用線径 ※1AWG#12～AWG#32（但し、線材による）
適用線種 ※1AV、AVS、AVSS、CAVUS、KV、KIV、UL、IV、テフロン線など

※1.線材または端子の種類、線材の供給条件により上記の数値は変化いたしますので、事前にテスト加工をしてください。

加工能力（1時間あたりの加工本数）

全長本数
100mm5,340本
200mm5,340本
300mm5,340本
500mm5,060本
800mm4,670本
1,000mm4,430本
1,500mm3,990本
2,000mm3,610本
3,000mm3,080本
4,000mm2,700本
5,000mm2,400本

加工条件／電線：0.5sq（AWG#20）、先後端：4.5mmストリップ（圧着あり）、細線モード、速度：9、芯線直径：0.85mm、刃の戻り：0.2mm、グリップ位置：30mm
※当社測定による数値です。線材及び端子の種類、またはその他の加工条件により記載数値を下回る場合があります。

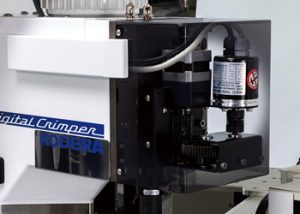

おもな周辺機器

周辺機器の接続には、専用キットもしくは追加配線が必要になる場合がございます。
詳しくは「周辺機器」をご確認ください。
