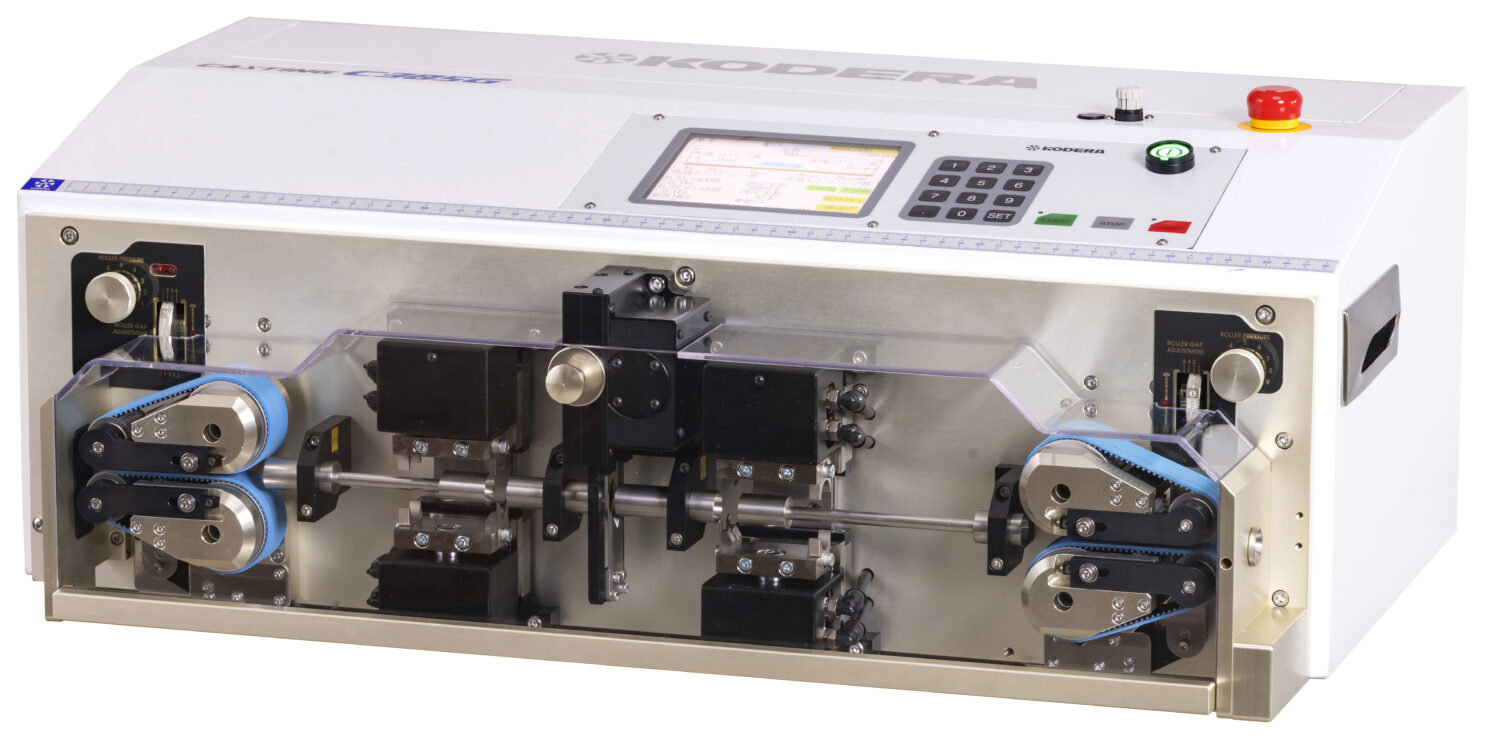

長尺ストリップ機
NEW MODEL
C385G
AWG#7(10sq)〜AWG#28(0.08sq)
最大外径⌀11mm
中小企業等経営強化税制の対象機種です。
- 線材の供給をベルトフィード方式で行うことにより、キャブタイヤケーブルやシールド線等に見られる表面が凸凹したケーブルを面で掴む事ができ、安定した加工を実現します。
- 新世代の基板・電源システムを採用し更なる安定性と信頼性を獲得。
- 発熱低減により小型で風量の少ないファンを採用し、静寂性を高めました。
- 稼働情報管理画面を搭載。加工本数に加え、稼働時間や切断回数、刃の交換通知の表示が可能です。
- 切断をV刃で加工して、ストリップを丸刃で加工することで、内線に傷を付けません。ストリップは電線サイズに合わせた丸刃を使用します。
- エアー制御によるベルトフィードの開閉動作は、操作パネルのスイッチにてワンタッチで行うことができます。
- 13の言語を表示する機能を搭載。（日本語、英語、簡体中国語、繁体中国語、韓国語、トルコ語、ポーランド語、インドネシア語、タイ語、ベトナム語とスペイン語(EspañolとCastellano))
- 安全カバーを標準装備。
- ワールドワイド対応の入力電源（AC100V～240V）。

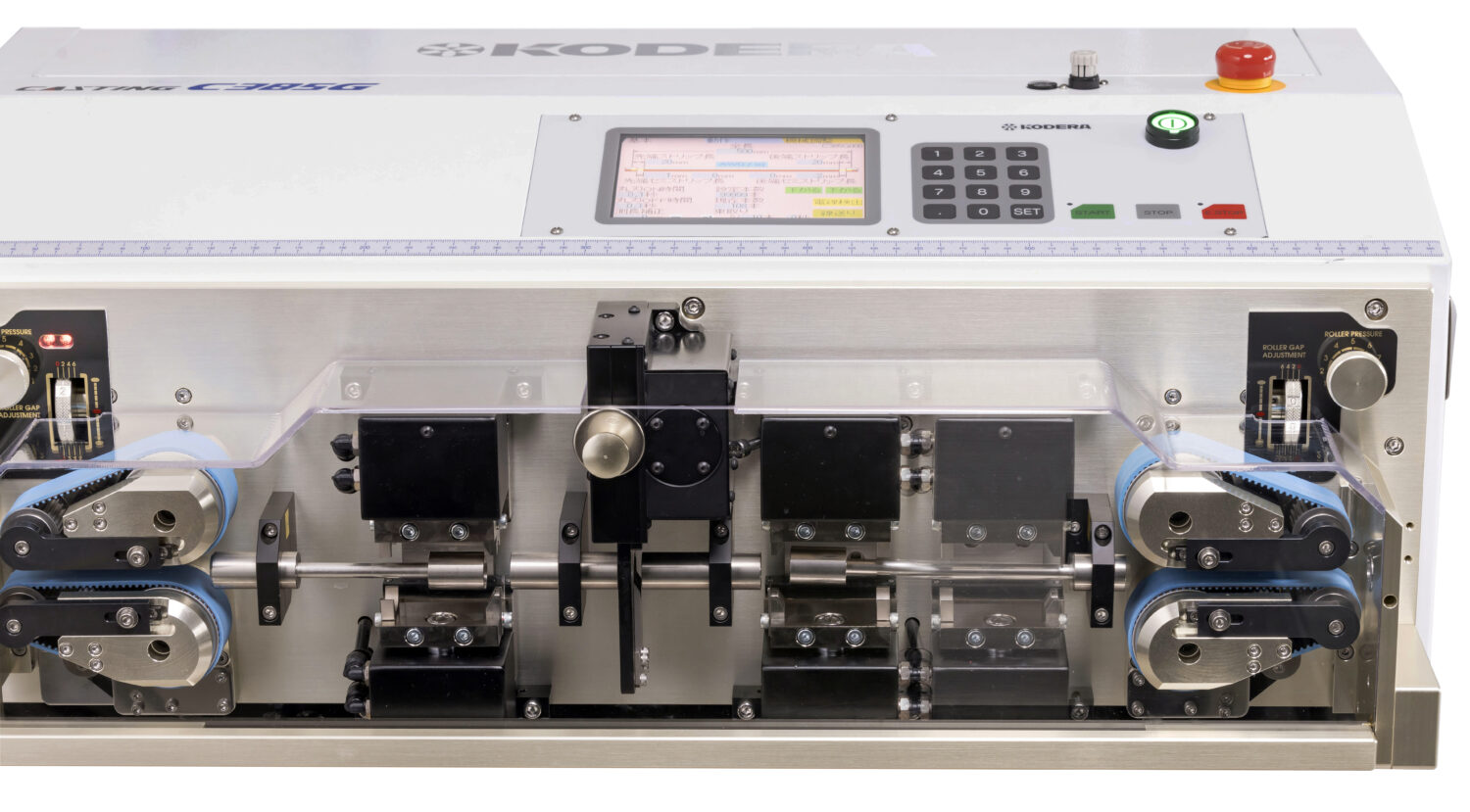

先端ストリップユニットを先端ベルトフィーダー部の近い位置に変更することで、被覆の伸びやすい線材の加工精度を向上させることができます。
製品仕様
| 製品本体 | |
|---|---|
| 型式 | C385G |
| 外形寸法 | 幅735mm×奥行457mm×高さ288mm |
| 重量 | 49kg |
| 電源 | 単相AC100V〜240V、50Hz/60Hz (ワールドワイド対応) |
| 消費電力(100V) | 待機時 26Wh、動作時最大 110Wh |
| エア源 | 3.6Nℓ/min、0.5MPa ※1 |
| 加工寸法 | |
|---|---|
| カッティング長さ | 210mm〜99,999mm |
| カッティング公差 | ±(0.1+0.0005×L)mm (Lは切断長さ) ※2 |
| ストリップ長さ | 先端最長：1,500mm、後端最長：210mm（セミストリップ必要）※2 |
| 加工可能ワイヤー | |
|---|---|
| 種類 | ABSワイヤー、エアバッグワイヤー、シールド電線、VSF、IV、KV、UL、テフロン、ガラス線等 |
| サイズ | AWG#7(10sq)〜AWG#28(0.08sq) ※2 |
| 外径サイズ | 最大 ⌀11mm ※2 |
| 切断皮剥機 | |
|---|---|
| ワイヤー送り速度 | 可変可能 |
| 刃の材質 | 超微粒子合金 |
| 動力 | ステッピングモータ、エアー(ベルトフィード部の開閉とエアーカッターブロックの動作に使用) |
*本機仕様は、改良のため予告なく変更する場合がございます。
※1.清浄乾燥空気を使用してください。
※2.但し、線材によります。
加工能力（1時間あたりの加工本数）［ストリップ長が長い場合］
| 全長 | 本数 |
|---|---|
| 700mm | 920本 |
| 1,000mm | 790本 |
| 1,500mm | 640本 |
| 2,000mm | 540本 |
| 2,500mm | 460本 |
| 3,000mm | 400本 |
| 4,000mm | 320本 |
加工条件／両端ストリップ：100mm、セミストリップ：50mm、加工速度：9、ON時間：0.1秒、OFF時間：0.1 秒
プログラム：030G *2025年8月時点
※当社測定による数値です。線材の種類、またはその他の加工条件により記載数値を下回る場合があります。
加工能力（1時間あたりの加工本数）［ストリップ長が短い場合］
| 全長 | 本数 |
|---|---|
| 500mm | 2,080本 |
| 1,000mm | 1,280本 |
| 1,500mm | 930本 |
| 2,000mm | 730本 |
| 2,500mm | 600本 |
| 3,000mm | 510本 |
加工条件／両端ストリップ：60mm、セミストリップ：30mm、加工速度：9、ON時間：0.1秒、OFF時間：0.1 秒
プログラム：030G *2025年8月時点
※当社測定による数値です。線材の種類、またはその他の加工条件により記載数値を下回る場合があります。

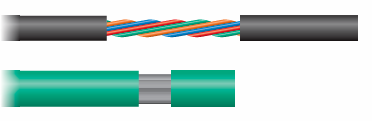

加工サンプル
