C372G

チューブ最大外径 ⌀38mm

C372G紹介動画 (再生時間：1分46秒)

チューブ切断専用機がユーザビリティと信頼性を向上させてモデルチェンジしました。
タッチパネルを採用し、基板と電源システムを刷新しました。また、動作の最適化により加工速度が向上しました。
平刃を使用しており、垂直に平刃を落として切断。加工チューブへのダメージを抑え、安定した切断が可能です。
スリット有り・無し両方のコルゲートチューブに対応しています。スリット有りチューブを加工する場合は、
スリット箇所を常に下側に向けるガイドを採用し、安定した加工を実現しました。
多言語表示機能を搭載し、更なる言語追加にも対応した余裕あるシステムです。現在は13言語（日本語・英語・簡体中国語・繁体中国語・韓国語・トルコ語・ポーランド語・インドネシア語・タイ語・ベトナム語（２種）・スペイン語（２種））に対応しています。

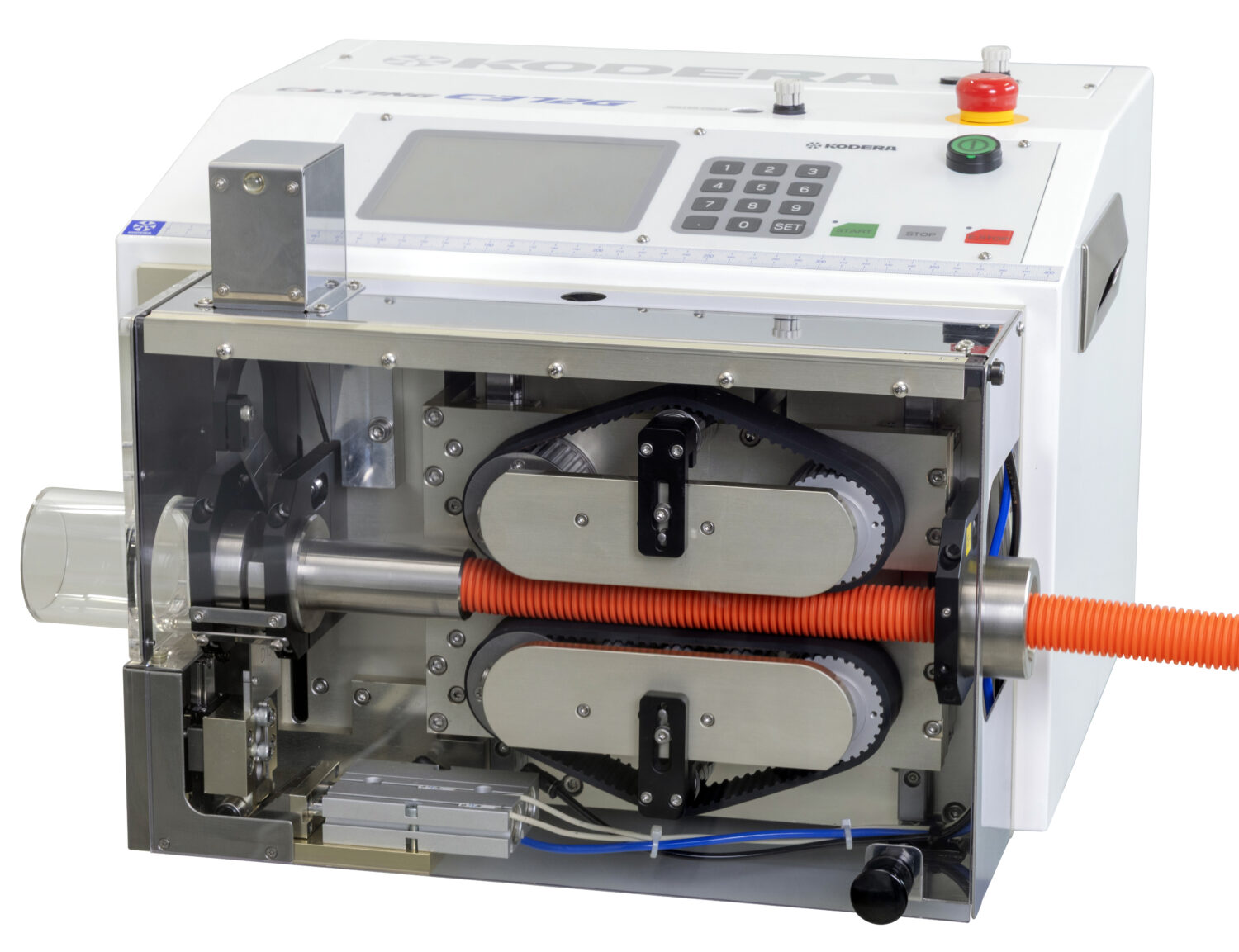

*画像はオプションのチューブ有無センサーが装着されています。

製品仕様

製品本体
型式	C372G
外形寸法	幅440mm×奥行490mm×高さ330mm
重量	31kg
電源	AC100V〜240V（単相）　50Hz/60Hz *ワールドワイド対応
消費電力(100V)	20Wh（待機時）　146Wh（動作時最大）*速度: 4、L=2,000mm
エア源	6Nℓ/min 0.5MPa ※1

加工寸法
カッティング長さ	0.1mm〜99,999mm（設定可能数値）

加工可能チューブ
種類	コルゲートチューブ、ＰＶＣチューブ
外径サイズ	最大 ⌀38mm ※2

切断皮剥機
チューブ送り速度	可変可能
刃の材質	合金工具鋼
動力	ステッピングモーター：2軸・測長用、エアーシリンダー：切断

*本機仕様は、改良のため予告なく変更する場合がございます。
※1.清浄乾燥空気を使用してください。
※2.但し、チューブの種類/サイズによります。

加工能力（1時間当たりの加工可能本数/実測データ）

全長	本数
50mm	10,400本
100mm	9,300本
500mm	5,000本
1,000mm	3,100本
2,000mm	1,800本

加工条件／コルゲートチューブ外径：⌀11mm、測長速度：7、供給エアー：0.5MPa、プログラムA004
※当社測定による数値です(2025年6月18日現在のものです)。線材の種類、またはその他の加工条件により記載数値を下回る場合があります。

追加オプション

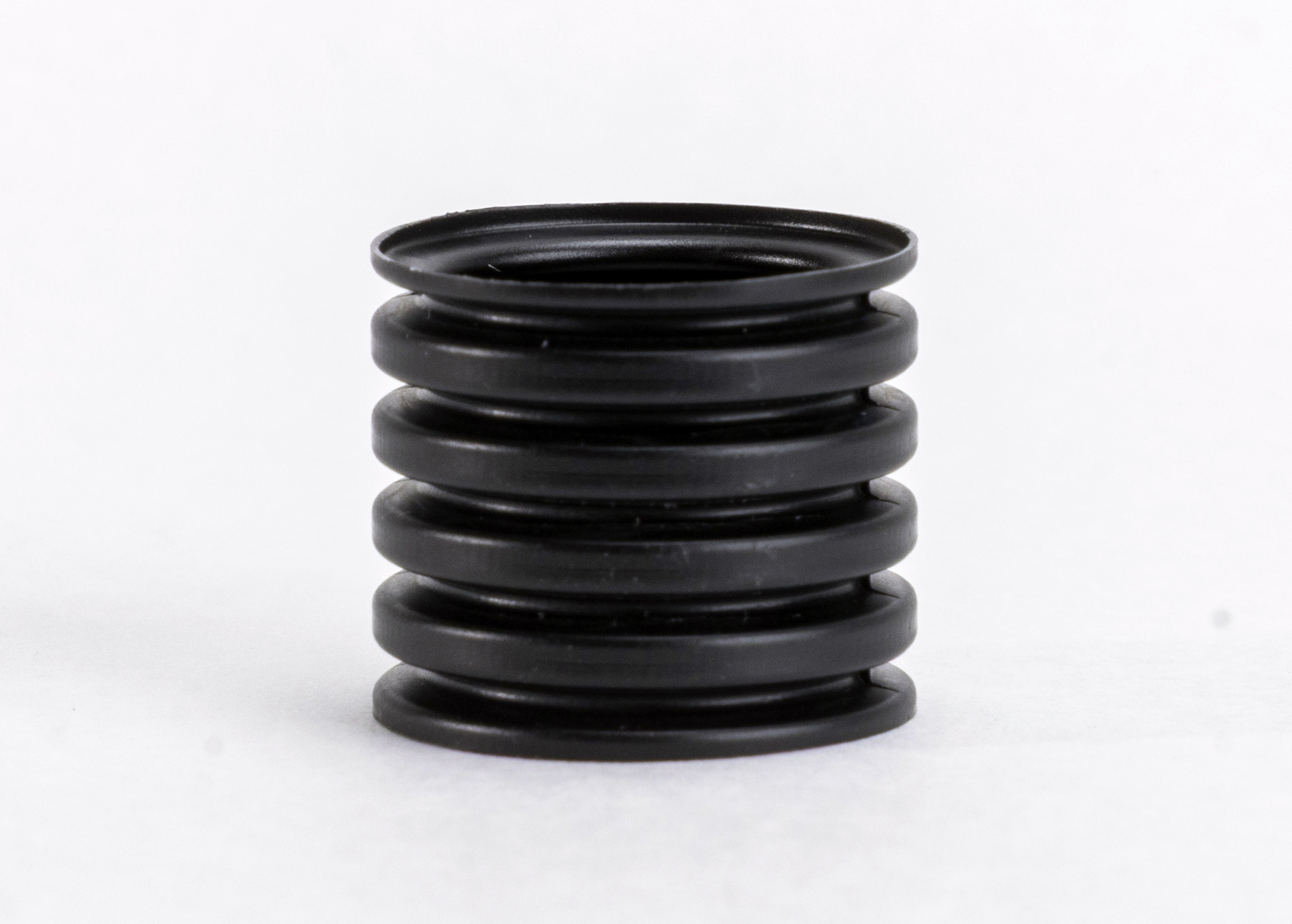

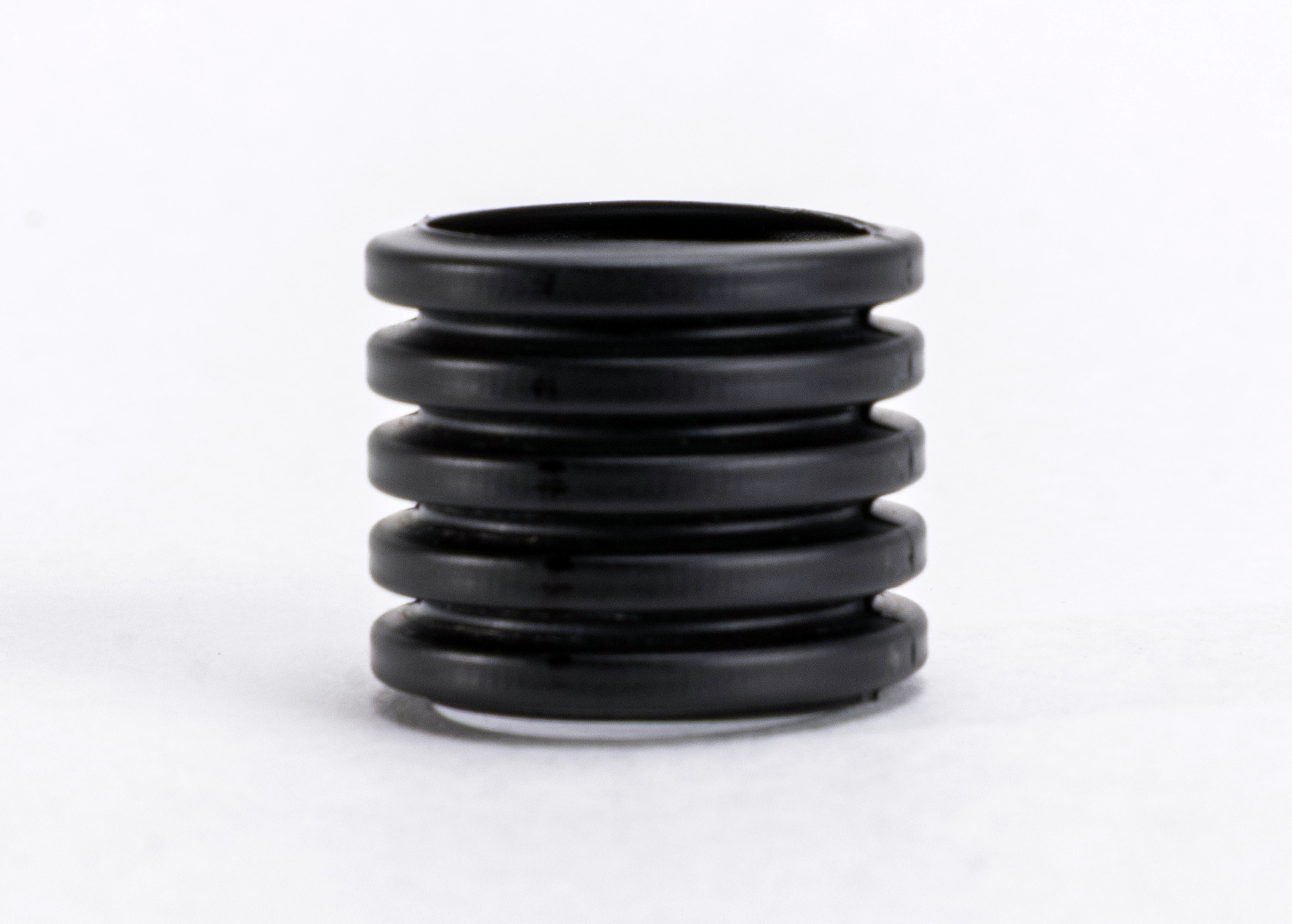

・CPS-01G（山谷切断機構）を搭載することによりご要望に合わせてチューブの切断位置を山・谷を指定しての切断が可能になりました。

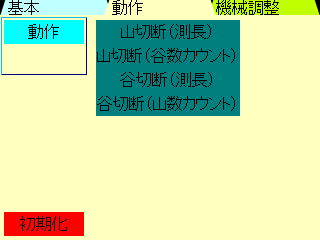

・「全長を指定し、切断位置を山部分にするか、谷部分にするかを指定するモード」と、「指定した山・谷の数をカウントして切断するモード」が選択可能です。
*但し、スリット無しコルゲートチューブに限ります。
*山切断・谷切断の切り替え時はパーツの入れ替えが必要です。
